锰砂滤料是地下水除铁除锰的核心材料，以其的催化氧化能力，无需投加任何化学药剂即可将水中溶解态铁、锰转化为不溶性沉淀并被滤层截留，处理后的水质完全符合***生活饮用水卫生标准。产品广泛应用于农村饮水安全工程、城镇自来水厂、工矿企业地下水处理等领域。

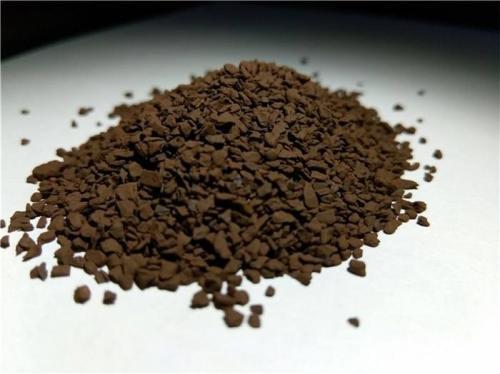

本页面介绍的锰砂滤料，是采用国内锰矿为原料，经水洗、破碎、干燥、磁选、筛分等多道工序精制而成。产品晶粒致密、机械强度高、化学活性强，具有催化氧化效率高、使用寿命长、运行成本低的显著特点。
核心优势：
催化氧化：MnO₂含量 30-45%，作为催化剂，将水中溶解态亚铁离子（Fe²⁺）快速氧化为不溶性三价铁（Fe³⁺），形成絮状沉淀并被滤层截留。对锰离子的去除同样基于催化氧化机理。
无需化学药剂：与传统化学沉淀法不同，锰砂滤料利用自身催化作用完成铁、锰氧化，整个处理过程无需投加任何化学药剂，无二次污染，运行成本低。
使用寿命长：对含铁浓度高的地下水，使用寿命 3-5年；对含铁浓度低的地下水，使用寿命可达 8-10年。滤层表面形成的“活性滤膜”仍具有催化除铁能力，并非失效标志。
工艺简单，易于管理：采用锰砂滤料处理地下水，工艺简单，操作方便，工程造价低，长效稳定，无需复杂维护。
出水水质可靠：处理后水质完全符合 GB 5749-2022《生活饮用水卫生标准》，是农村饮水安全工程和城镇自来水厂的理想选择。
锰砂滤料除铁的核心是催化氧化过程：
水中溶解态的亚铁离子（Fe²⁺）与锰砂表面的二氧化锰（MnO₂）接触
MnO₂作为催化剂，加速Fe²⁺与水中溶解氧的反应：
4Fe²⁺ + O₂ + 10H₂O → 4Fe(OH)₃↓ + 8H⁺
反应生成的不溶性氢氧化铁（Fe(OH)₃）形成絮状沉淀，被滤层截留
锰砂表面的MnO₂在反应中不被消耗，可长期使用
锰的去除机理与铁类似，但反应速率较慢：
水中溶解态锰离子（Mn²⁺）被锰砂表面的MnO₂吸附
在MnO₂催化作用下，Mn²⁺被水中溶解氧氧化为不溶性MnO₂·xH₂O，附着于滤料表面
新生成的MnO₂进一步增强了滤料的催化活性，形成“活性滤膜”
锰砂滤料利用自身催化活性完成铁、锰的氧化去除，整个过程依赖水中天然溶解氧，无需添加氧化剂（如氯、高锰酸钾）或混凝剂。这是锰砂滤料相对于其他除铁除锰工艺的核心优势。
我厂生产的锰砂滤料经第三方检测机构测试，各项性能指标均达到或优于行业相关标准。具体技术参数如下：
| 指标项目 | 单位 | 测试数据 | 测试方法/依据 | 备注 |
|---|---|---|---|---|
| 二氧化锰（MnO₂）含量 | % | 30-45 | GB/T 1506-2016 | 催化活性核心指标 |
| 真密度 | g/cm³ | 3.6 | GB/T 17431.2-2010 | 高于水，反洗分层稳定 |
| 堆积密度 | g/cm³ | 2.2 | GB/T 17431.2-2010 | 装填量计算依据 |
| 破碎率 | % | ≤1.0 | GB/T 17431.2-2010 | 机械强度高 |
| 磨损率 | % | ≤1.0 | GB/T 17431.2-2010 | 耐磨性好，使用寿命长 |
| 含泥量 | % | ≤3.0 | GB/T 17431.2-2010 | 出厂前经水洗 |
| 盐酸可溶率 | % | ≤3.5 | HG/T 3315-1999 | 化学稳定性优异 |
关键说明：
以上数据基于多批次产品抽样检测，数据来源于CMA/CNAS认证第三方检测报告
实际应用时可能因具体工况（原水铁锰浓度、pH值、溶解氧含量等）略有差异
我厂产品严格执行企业标准Q/LT 010-2026，各项指标批次稳定

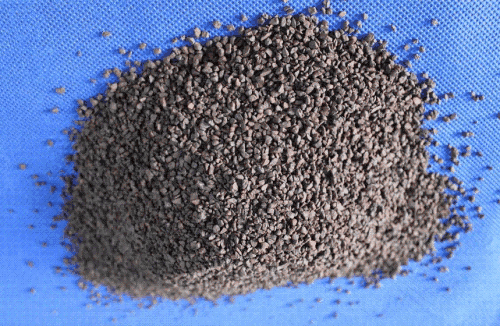

常规规格：
0.4-0.6mm、0.6-1.2mm、1-2mm、2-4mm、4-8mm、8-16mm、16-32mm，可根据客户需求定制特殊规格。
| 原水铁浓度 | 预期使用寿命 | 说明 |
|---|---|---|
| 高浓度（＞5mg/L） | 3-5年 | 表面催化层形成快，但滤料损耗相对较快 |
| 中低浓度（≤5mg/L） | 5-8年 | 长期稳定运行 |
| 低浓度（≤2mg/L） | 8-10年以上 | 部分项目已逾十年仍运行良好 |
在长期运行过程中，滤层上部的锰砂表面会逐渐形成一层棕褐色的“活性滤膜”（俗称“锈砂”）。这是正常现象，并非失效标志。
“锈砂”的本质：新生成的MnO₂·xH₂O附着于滤料表面，形成新的催化活性层，仍具有接触催化除铁能力。
何时需要更换：当“锈砂”不断增厚，导致滤料粒径过粗、滤层孔隙率下降、影响除铁效果时，才有必要更换部分滤料。
正确操作：更换前应仔细检查“锈砂”粒径，若粒径仍较小、滤层未堵塞，可继续使用；若粒径过大影响过滤效果，则更换上部滤料。
这一特性使得锰砂滤料的实际使用寿命远超理论值，可显著降低运行成本。
| 应用场景 | 规格 | 典型效果 | 工艺特点 |
|---|---|---|---|
| 农村饮水安全工程 | 0.6-1.2mm | 铁去除率≥95%，锰去除率≥90% | 无需药剂，运行成本低 |
| 城镇自来水厂 | 1-2mm | 出水铁≤0.3mg/L，锰≤0.1mg/L | 符合GB 5749标准 |
| 工矿企业地下水处理 | 1-2mm | 满足生产工艺用水要求 | 耐冲击负荷 |
| 锅炉补给水预处理 | 0.6-1.2mm | 保护后续离子交换树脂 | 延长树脂寿命 |
| 饮用水深度处理 | 0.6-1.2mm | 去除残余铁锰 | 保障出水水质 |
| 参数 | 建议范围 | 说明 |
|---|---|---|
| 滤速 | 8-12 m/h | 铁锰浓度高时取下限 |
| 滤层厚度 | 800-1200 mm | 根据原水水质确定 |
| 反洗强度 | 15-20 L/(s·m²) | 水洗，时间10-15分钟 |
| 反洗周期 | 24-48小时 | 根据压差确定 |
| pH值要求 | 6.5-8.5 | 中性或微碱性条件佳 |
| 溶解氧要求 | ≥2 mg/L | 保证氧化反应充分 |
原水铁浓度＞5mg/L：建议采用两级过滤或增加曝气预处理
原水锰浓度较高：滤速宜取低值（6-8m/h），延长接触时间
原水pH＜6.5：需考虑预曝气或加碱调节，提高除铁除锰效果
| 包装类型 | 规格 | 适用场景 |
|---|---|---|
| 编织袋 | 25kg/袋 | 中小批量采购 |
| 吨袋 | 1吨/袋 | 大宗采购、工程项目 |
装填前检查：检查滤池底部配水系统是否完好，承托层是否平整。
装填要求：均匀铺装，避免局部堆积。滤层厚度按设计要求控制。
初次投运：装填后用清水反冲洗，去除运输和装填过程中产生的细粉。初始运行时，滤速宜从低到高逐步提升。
日常运行：定期监测进出水铁锰浓度，根据水质变化调整运行参数。
反洗操作：当进出水压差或出水水质下降时，应及时反洗。反洗强度以滤层膨胀30-50%为宜。
滤料补充：年损耗率约1-2%，每年检查滤层高度，不足时补充新料。
存放于阴凉干燥处，避免露天堆放
防止雨淋、受潮
避免与酸碱等腐蚀性物质混储
本页面所有数据基于：
***/行业标准测试方法（GB/T、HG/T系列）
GB 5749-2022《生活饮用水卫生标准》
CMA/CNAS认证第三方检测报告
企业标准Q/LT 010-2026
实际项目运行统计
数据更新：2026 年 03 月 21日，版本 V2.0（本页内容会更具产品迭代定期更新）
巩义市龙泰净水填料厂
联系人：销售部 李经理
电话/微信：15838276899
邮箱：1163696529@qq.com
地址：河南省巩义市夹津口镇
官网：www.lttl.net
