碳化硅



碳化硅简介：
      碳化硅（SiC）是用石英砂、石油焦(或煤焦)、木屑为原料通过电阻炉高温冶炼而成。碳化硅在大自然也存在罕见的矿物，莫桑石。
      碳化硅又称碳硅石。在当代C、N、B等非氧化物高技术耐火原料中，碳化硅为应用广泛、经济的一种。可以称为金钢砂或耐火砂。
      碳化硅是用石英砂、石油焦(或煤焦)、木屑(生产绿色碳化硅时需要加食盐)等原料在电阻炉内经高温冶炼而成。目前我国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体，比重为3.20～3.25，显微硬度为2840～3320kg/mm2。

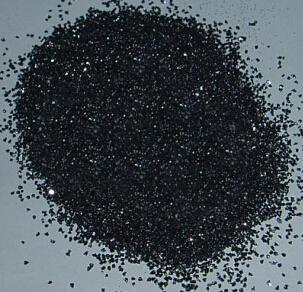

     包括黑碳化硅和绿碳化硅，其中：绿碳化硅是以石油焦和硅石为主要原料,添加食盐作为添加剂，通过电阻炉高温冶炼而成。其硬度介于刚玉和金刚石之间,机械强度高于刚玉。 常用的碳化硅磨料有两种不同的晶体，一种是绿碳化硅，含SiC 97以上，主要用于磨硬质含金工具。另一种是黑碳化硅，有金属光泽，含SiC 95以上，强度比绿碳化硅大，但硬度较低，主要用于磨铸铁和非金属材料。
分子式为SiC，其硬度介于刚玉和金刚石之间，机械强度高于刚玉，可作为磨料和其他某些工业材料使用。工业用碳化硅于1891年研制成功，是早期的人造磨料。在陨石和地壳中虽有少量碳化硅存在，但迄今尚未找到可供开采的矿源。
      纯碳化硅是无色透明的晶体。工业碳化硅因所含杂质的种类和含量不同，而呈浅黄、绿、蓝乃至黑色，透明度随其纯度不同而异。碳化硅晶体结构分为六方或菱面体的 α-SiC和立方体的β-SiC(称立方碳化硅)。α-SiC由于其晶体结构中
     碳和硅原子的堆垛序列不同而构成许多不同变体，已发现70余种。β-SiC于2100℃以上时转变为α-SiC。

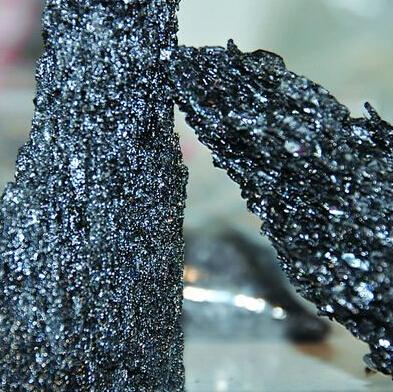

      碳化硅的工业制法是用石英砂和石油焦在电阻炉内炼制。炼得的碳化硅块，经破碎、酸碱洗、磁选和筛分或水选而制成各种粒度的产品。
      碳化硅有黑碳化硅和绿碳化硅两个常用的基本品种，都属α-SiC。①黑碳化硅含SiC约98.5，其韧性高于绿碳化硅，大多用于加工抗张强度低的材料，如玻璃、陶瓷、石材、耐火材料、铸铁和有色金属等。②绿碳化硅含SiC99以上，自锐性好，大多用于加工硬质合金、钛合金和光学玻璃，也用于珩磨汽缸套和精磨高速钢刀具。此外还有立方碳化硅，它是以特殊工艺制取的黄绿色晶体，用以制作的磨具适于轴承的超精加工，可使表面粗糙度从Ra32～0.16微米一次加工到Ra0.04～0.02微米。

碳化硅用途：
       碳化硅由于化学性能稳定、导热系数高、热膨胀系数小、耐磨性能好，除作磨料用外，还有很多其他用途，例如：以特殊工艺把碳化硅粉末涂布于水轮机叶轮或汽缸体的内壁，可提高其耐磨性而延长使用寿命1～2倍；用以制成的耐火材料，耐热震、体积小、重量轻而强度高,节能效果好。低品级碳化硅（含SiC约85）是好的脱氧剂，用它可加快炼钢速度，并便于控制化学成分，提高钢的质量。此外，碳化硅还大量用于制作电热元件硅碳棒。
      碳化硅的硬度很大，具有优良的导热性能，是一种半导体，高温时能抗氧化。
