分子筛装填不当效果减半！正确的装填步骤与注意事项

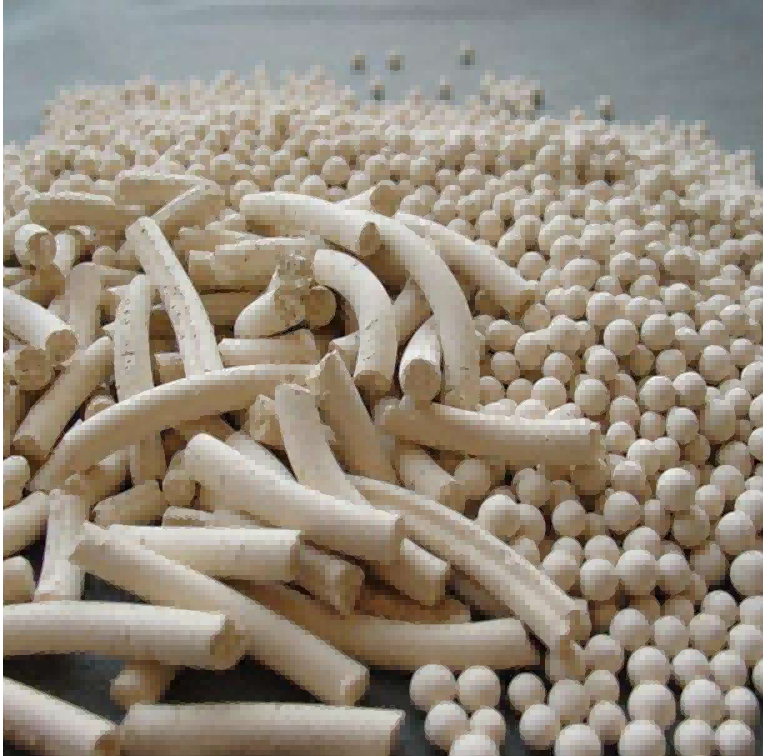

分子筛作为气体分离、干燥及净化的核心吸附材料，其性能的充分发挥不仅取决于产品本身的质量，更依赖于科学规范的装填工艺。若装填不当（如密度不均、颗粒破碎、气流短路等），可能导致吸附效率下降、压降异常升高，甚至引发设备故障。本文将系统介绍分子筛装填的
标准化步骤与
关键注意事项，助力用户实现佳运行效果。
一、装填前的核心准备工作
1.
设备检查与清洁
1.
容器完整性：检查吸附塔、干燥器等设备的内壁是否光滑，无尖锐凸起或焊缝毛刺，避免装填时划伤分子筛颗粒。
2.
内部清洁度：清除设备内的油污、水分、金属碎屑等杂质，防止污染分子筛孔道，降低吸附性能。
3.
分布器校准：确认气体分布器（如筛板、泡罩）开孔均匀，无堵塞或变形，确保气流均匀通过分子筛床层。
2.
分子筛预处理
1.
筛分除杂：使用振动筛去除分子筛中的粉尘、碎粒（建议筛网目数比分子筛粒径大1-2级），避免装填后堵塞床层间隙。
2.
干燥活化：若分子筛储存过程中吸湿，需在100-150℃下烘干2-4小时，恢复其吸附活性（尤其适用于3A、4A等亲水型分子筛）。
3.
分批混合：对大批量装填，建议将不同批次的分子筛按比例混合，减少因批次差异导致的床层密度不均。
3.
工具与防护准备
1.
专用工具：使用软质帆布袋、塑料勺等非金属工具装填，避免金属器具划伤分子筛或产生火花（尤其在防爆场景）。
2.
防护措施：操作人员需佩戴防尘口罩、护目镜及手套，防止分子筛粉尘吸入或接触皮肤。
二、标准化装填步骤解析
步骤1：底部支撑层铺设
·
材料选择：在设备底部铺设100-200mm厚的氧化铝瓷球（粒径10-20mm），作为支撑层，防止分子筛颗粒下漏至分布器。
·
铺设要求：瓷球需平整、密实，高度误差不超过±10mm，确保分子筛床层受力均匀。
步骤2：分子筛分层装填
·
分层填充：将分子筛分3-5次倒入设备，每次填充高度不超过500mm，用平板振动器或木锤轻敲设备外壁，使颗粒自然沉降、排除间隙。
·
动态调整：装填过程中实时观察床层表面平整度，避免局部隆起或凹陷，防止气流偏流。
·
禁止抛掷：严禁直接从高处倾倒分子筛，以免颗粒破碎或产生粉尘，影响床层透气性。
步骤3：顶部保护层设置
·
保护层作用：在分子筛床层顶部铺设50-100mm厚的氧化铝瓷球（粒径5-10mm），缓冲气流冲击，减少分子筛颗粒磨损。
·
密封处理：若设备顶部需密封，可在保护层上覆盖不锈钢丝网，防止瓷球或分子筛被气流带出。
步骤4：压降测试与验收
·
初始压降记录：装填完成后，以设计流速通入干燥气体（如氮气），记录初始压降值，作为后续运行基准。
·
泄漏检查：对设备连接处、人孔等部位进行气密性检测，确保无泄漏，避免外部水分或杂质侵入。
三、装填过程中的关键注意事项
1.
环境控制
·
湿度限制：装填环境相对湿度需低于70%，防止分子筛提前吸湿导致活性下降（尤其对3A、4A分子筛敏感）。
·
温度管理：避免在高温（>40℃）或低温（<5℃）环境下装填，防止分子筛因热胀冷缩产生裂纹。
2.
人员操作规范
·
禁止踩踏：装填过程中严禁人员直接站在分子筛床层上，避免颗粒压实过度或结构破坏。
·
轻拿轻放：分子筛包装袋需轻搬轻放，防止剧烈震动导致颗粒破碎。
3.
特殊场景应对
·
立式设备装填：对塔器等立式设备，需从顶部缓慢倒入分子筛，同时用振动器辅助沉降，防止颗粒偏析。
·
防爆区域要求：在易燃易爆环境中装填，需使用防爆工具，并确保设备接地良好，避免静电火花。
四、装填质量对性能的影响案例
某化工企业因装填不规范导致分子筛床层密度不均，运行3个月后出现以下问题：
·
吸附效率下降：局部床层压实不足，气流短路，VOCs去除率从95%降至80%；
·
压降异常升高：顶部分子筛颗粒被气流带出，堵塞下游过滤器，压降从初始5kPa升至20kPa；
·
寿命缩短：频繁再生导致分子筛粉化，运行1年后需整体更换，成本增加40%。
改进措施：重新按标准化步骤装填，并加强装填过程监督，运行2年后分子筛性能仍稳定，压降仅上升3kPa，寿命延长至5年以上。
结语：规范装填是性能保障的关键一步
分子筛的装填工艺直接影响其吸附效率、压降稳定性及使用寿命。通过严格的装填前准备、标准化操作步骤及关键细节控制，可大限度发挥分子筛的性能优势，降低运行成本与维护风险。龙泰分子筛始终以客户需求为导向，提供从产品选型到装填指导的全流程技术支持，助力用户实现、稳定、长周期运行。
